管道QV潛望鏡檢測

管道QV潛望鏡檢測(又稱QV檢測)是一種采用潛望鏡在檢測井內對管道進行檢測的方法,叫做QV檢測,QV檢測是管道內窺檢測技術的一種,不單能夠解決攝像距離滿足不了管道長度以及上傳速率太過緩慢不能同步等問題,而日還能夠準確判斷管道材質缺陷,腐蝕程度及具體位置,其檢測結果可以作為管道健康狀況的評估依據。用錄像的方式對管道內部的沉積、管道破損、異物穿入、滲漏、支管暗接等狀況進行監測和拍攝,可以長距離清晰的看清并記錄管道內部的一切狀況,然后視頻傳到地面主控機顯存起來。由專業人員對所有的錄 像資料進行分析,系統全面的搞清管道的基本情況,了解其排水質量及運行情況,以及出水口的位置和管道的受損程度,書寫管道檢測報告,為管道的維護和修復提供經濟、高效的檢測方法。

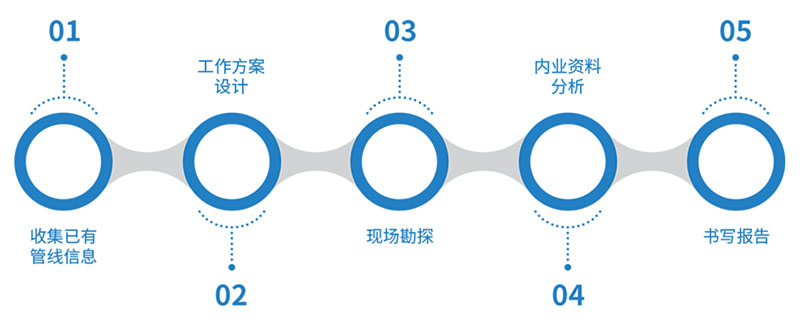

工藝流程

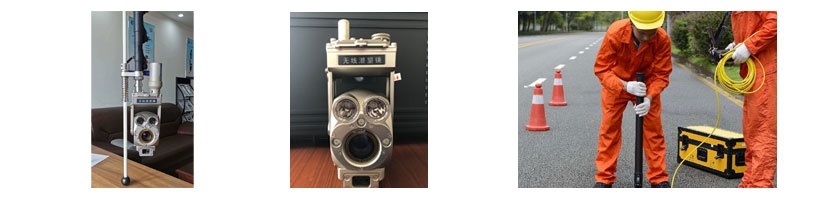

檢測設備

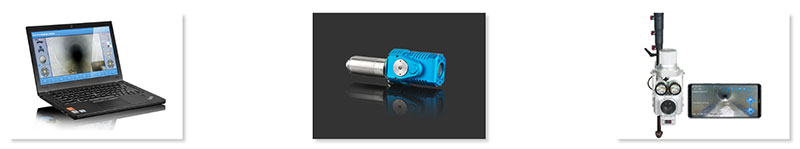

QV檢測系統主要是由三部分構成:主控器安裝攝像頭的手提竿、用來連接主控器和手提竿的線纜。主控器可以用背帶拴在操作員的胸前,操作員可以通過調控主控器來調節攝像頭自由旋轉,鏡頭拉伸,拍攝和觀察同步進行,并將原始資料保存在主控器內,以供做進一步的分析。管道潛望鏡整個檢測系統設備由以下幾部分組成

(1)控制器(2)攝像鏡頭(3)聚光照射燈(4)影像顯示屏(5)手持支桿(6)電池

錄像分析

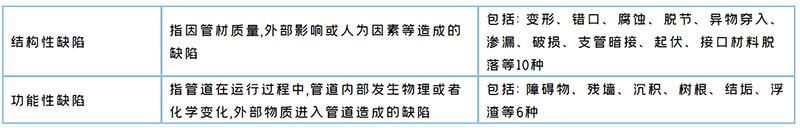

QV技術的重點工作是對錄像資料的解讀分析,看管道內是否存在缺陷、缺陷的類型、級別和數目。缺陷一般分為結構性缺陷和功能性缺陷兩大

技術指標

管道潛望鏡檢測設備主要技術指標

工藝特點

適應管徑范圍為100mm~2000mm,分辨率大于或等于200萬像素,能用于絕大多數常見管道

可在任何windows系統平臺的硬件設備進行安裝，通過無線連接潛望鏡探頭，打開軟件即可對管道潛望鏡進行控制操作，大大提高了設備的便攜性的同時減小設備故障率

檢測過程快速便捷,便于攜帶

操作簡單,單人即可完成檢測,常用于排水管道日常巡檢

集成度高、組裝方便、小巧輕便、采用內置高性能電池供電,適合野外移動工作環境可拆卸電池設計,保證了工作時長,避免了因單塊電池電量不足造成檢測中斷
